أنابيب ASTM A53 SCH40 ERW
|
منتجات |
أنابيب مقاومة للتآكل وفقًا لمعايير API 5L/ASTM A53 SCH 40 |
|
معيار |
ASTM A53، ASTM A106، API 5L، GOST 8731-74، GOST 8732-78 |
|
مادة |
المجموعة ب، X42-X65، St.10، st.20 |
|
مقاس |
القطر الخارجي: 32-660 ملم، السمك: 4-25 ملم |
|
طول |
3م، 6م، 12م أو حسب الطلب |
|
طلب |
الهيكل، البناء (الركائز، الجسر، الرصيف، الطريق، هيكل البناء، المياه) |
|
سطح |
عارية، مجلفنة، مطلية بالورنيش، مطلية بالزنك، مضادة للتآكل. إلخ |
|

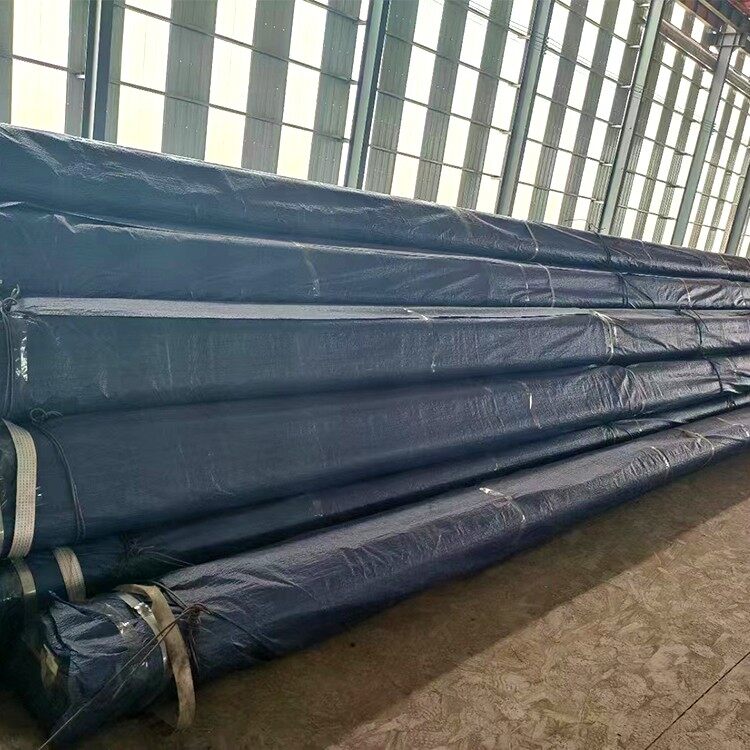

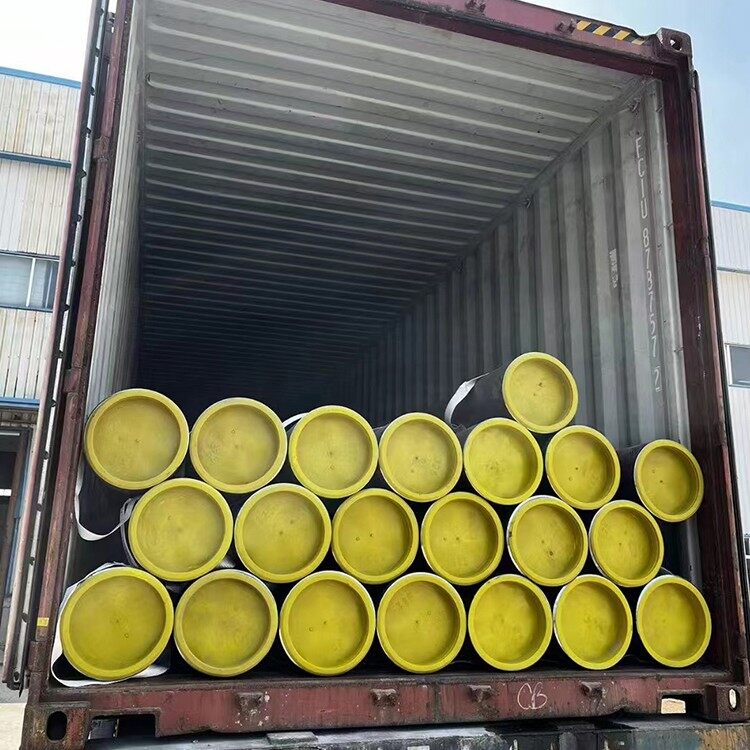

طَرد |
الحزمة القياسية الصالحة للإبحار أو حسب متطلبات العميل |
|
ميناء التسليم |
تيانجين، الميناء |
أ53: المكونات الكيميائية والخصائص الميكانيكية
|
ستان- دارد |
تجارة علامة |
المكونات الكيميائية |
الخاصية الميكانيكية |
|||||||||||
|
C |
سي |
من |
P |
S |
النحاس |
ني |
شهر |
كر |
V |
قوة الشد (ميجا باسكال) |
قوة الخضوع (ميجا باسكال) |
الاستطالة (%) |
||
|
ASTM A53 |
A |
أقل من أو يساوي 0.25 |
/ |
أقل من أو يساوي 0.95 |
أقل من أو يساوي 0.05 |
أقل من أو يساوي 0.06 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.15 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.08 |
أكبر من أو يساوي 330 |
أكبر من أو يساوي 205 |
أكبر من أو يساوي 29.5 |
|
B |
أقل من أو يساوي 0.30 |
/ |
أقل من أو يساوي 1.2 |
أقل من أو يساوي 0.05 |
أقل من أو يساوي 0.06 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.15 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.08 |
أكبر من أو يساوي 415 |
أكبر من أو يساوي 240 |
أكبر من أو يساوي 29.5 |
|
أ106: المكونات الكيميائية والخصائص الميكانيكية
|
معيار |
العلامة التجارية |
المكونات الكيميائية |
الخاصية الميكانيكية |
||||||||||
|
C |
سي |
من |
P, S |
النحاس |
ني |
شهر |
كر |
V |
قوة الشد |
قوة الخضوع |
استطالة |
||
|
ASTM A106 |
B |
أقل من أو يساوي 0.30 |
أكبر من أو يساوي 0.10 |
0.29-1.06 |
أقل من أو يساوي 0.035 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.15 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.08 |
أكبر من أو يساوي 415 |
أكبر من أو يساوي 240 |
أكبر من أو يساوي 30 |
|
C |
أقل من أو يساوي 0.35 |
أكبر من أو يساوي 0.10 |
0.29-1.06 |
أقل من أو يساوي 0.035 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.15 |
أقل من أو يساوي 0.40 |
أقل من أو يساوي 0.08 |
أكبر من أو يساوي 485 |
أكبر من أو يساوي 275 |
أكبر من أو يساوي 30 |
|

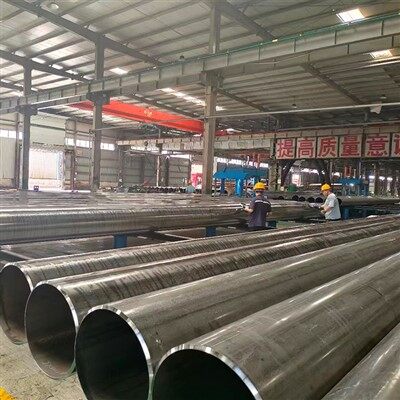

عملية تصنيع الأنابيب الملحومة ASTM A53 ERW
عملية ASTM A53 ERW PIPE تُطبق عادةً على الأنابيب التي يقل قطرها عن 26 بوصة، 660.4 مم. مخطط تدفق تصنيع أنابيب الصلب الملحومة طوليًا ERW/HFW (لحام المقاومة الكهربائية): فك اللفائف - التسوية - القص واللحام الطرفي - تخزين الحلقة - لحام اللوحة UT - التشذيب - التشكيل - اللحام عالي التردد - إزالة التشوهات الداخلية والخارجية - الاختبار بالموجات فوق الصوتية - التلدين بتردد متوسط - التبريد بالهواء - التبريد بالماء - تحديد الحجم - الاستقامة - القطع - فحص الأبعاد والسطح الأولي - تشطيب أطراف الأنابيب - الاختبار الهيدروستاتيكي - الاختبار بالموجات فوق الصوتية للأنبوب بالكامل - الاختبار بالموجات فوق الصوتية خارج الخط - الاختبار بالموجات فوق الصوتية لأطراف الأنابيب - فحص الأبعاد والسطح النهائي - الطلاء المقاوم للتآكل - وضع العلامات - حماية أطراف الأنابيب - التفتيش والتخزين
